Trinnov 3D Mic - čtyřhlavý mikrofon

Popis produktu Trinnov 3D Mic - čtyřhlavý mikrofon

 Mikrofon Trinnov je jednou z nejdůležitějších součástí kalibračního systému značky. Sofistikované algoritmy vyvinuté společností Trinnov se spoléhají nejen na extrémně přesná akustická měření, ale také na schopnost lokalizovat polohy reproduktorů a detekovat odrazy kmiten.

  Pomocí mikrofonu pozná AV procesor Trinnov dokonale Vaši poslechovou místnost a všechny reproduktory jí přizpůsobí.

* stojan na mikrofon nutno dokoupit samostatně

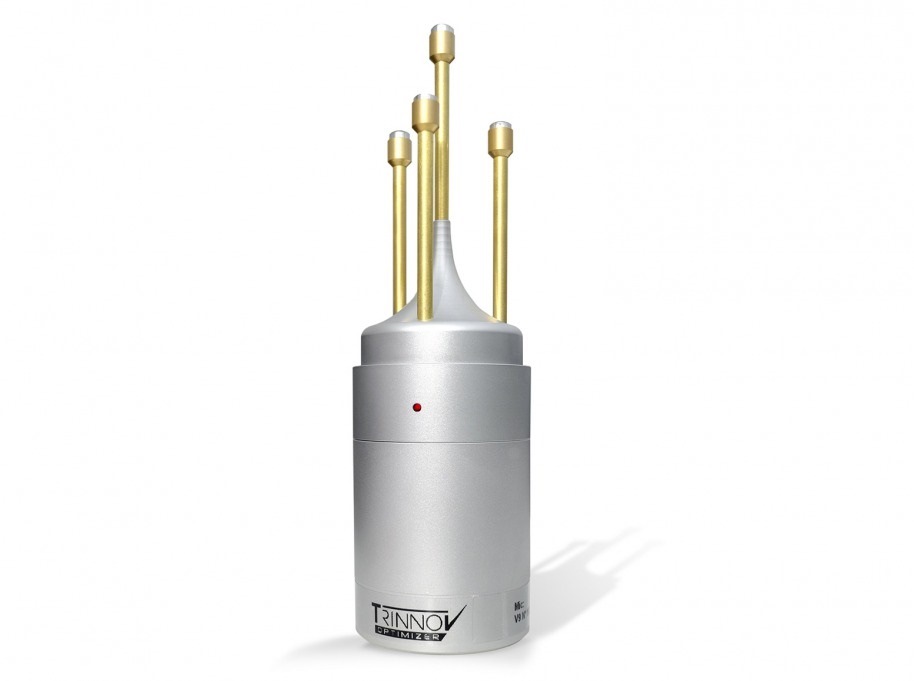

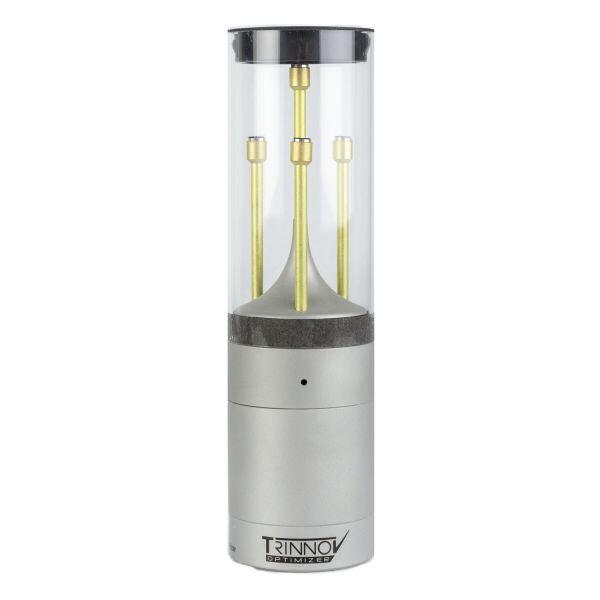

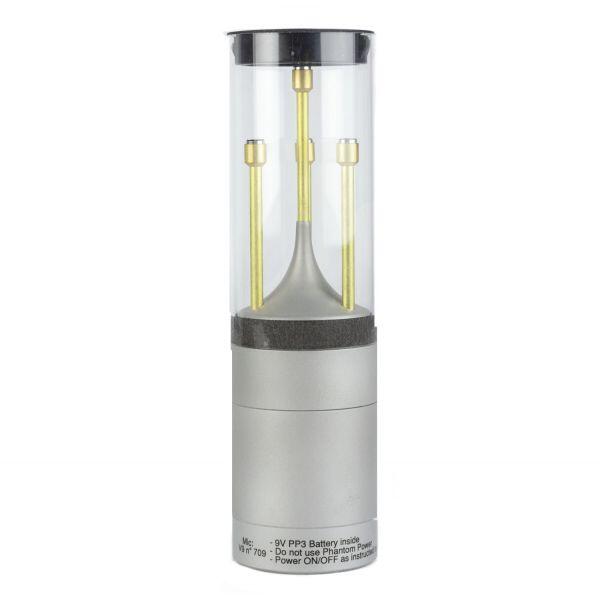

 Mikrofon využívá čtyři mikrofonní hlavy v přesném geometrickém uspořádání. Každá hlava je individuálně kalibrována ve výrobě (± 0,1 dB od 20 Hz do 24 kHz).

 Každý reproduktor v domácím kině se měří zvlášť, zvukové vlny procházejí mikrofonů, a každá z nich dosáhne hlav v trochu jiné době. Trinnov díky tomu vytvoří "trojrozměrnou mapu" toho, kde se reproduktory nacházejí vzhledem k pozici mikrofonu (který je umístěn v hlavní poslechové pozici).

Hlavní vlastnosti:

• Navrženo a vyrobeno ve Francii společností Trinnov
• 4 měřící hlavy
• Lokalizace reproduktorů a přemapování reproduktorů
• Frekvenční odezva: ± 0,1 dB ve frekvenčním rozsahu 20 Hz - 24 kHz
• Prostorová přesnost: ± 2 "v každém směru
• Propojovací XLR kabel k AV procesoru Trinnov je součástí balení

Více o domácím kině Trinnov

Francouzská značka Trinnov nabízí jedinou možnost na poli poloprofesionálních komponentů, které umí nastavit konfiguraci domácího kino na míru.

  Přizpůsobení místnosti pomocí měření, možnost libovolné úpravy frekvenční křivky a vynucovací mód pro převod sterea či 5.1 do Dolby Atmos. To je jen zlomek funkcí, které tento AV procesor umí.

15 zesilovačů pro 15 reproduktorů v PPHiFi

 Vzhledem k velikosti naší poslechové místnosti se stala jasnou volbou konfigurace 7.2.6 Dolby Atmos. Co ale vůbec číslo 7.2.6 znamená?

7.2.6 = 7 reproduktorů v horizontální rovině. Levý a pravý přední kanál, centrální reproduktor, dva surroundy a dva surround-backy.

7.2.6 = 2 subwoofery.

7.2.6 = 6 stropních (vertikálních) efektivních reproduktorů pro Dolby Atmos.

 Kategoricky se jedná o dělenou sestavu zesilovačů - k Trinnovu jsme připojili dva výkonové zesilovače Arcam HDA PA720 (pro šest stropních reproduktorů) a McIntosh MC207 pro zbytek v horizontu. Vše je zapojeno symetricky (15-ti signálovými XLR kabely). Dohromady tedy máme kino s 15-ti reproduktory.

Zadní strana procesoru Trinnov Altitude 16. Téměř plné obsazení. Pouze jeden výstup XLR (z šestnácti) nám zůstal volný (v pravém rohu dole).

Kalibrace japonským čtyřhlavým mikrofonem

 Trinnov umožňuje stovky možností nastavení, snadno upravitelnými INTRAnetově v místní síti (i INTERnetově přes vzdálenou podporu) přes tablet či počítač nebo přímo přes monitor s myší a klávesnící, které k předzesilovači lze připojit. Mezi to hlavní patří: úpravy frekvenčních křivek, libovolné nastavování dB pro jakýkoli reproduktor, šumové testy, libovolné definování výstupů ke vstupům, volby konfigurací nebo ukládání presetů. Nejdůležitější schopností je ale mikrofonové měření a přizpůsobení reproduktorů vůči místnosti. Nečekejte nic podobného jako jednoduchý systém Audyssey s mikrofonem za pár desítek Kč. Kino s Trinnovem se měří na profesionální úrovni, a to francouzským čtyřhlavým mikrofonem.

Mikrofon musí být ve vodováze a umístěn přesně v místě poslechu, vektorově na střed plátna (resp. na střed centrálního reproduktoru). Pomohli jsme si laserovou vodováhou. Samotný proces měření a kalibrace patnácti reproduktorů trvá zhruba 3 minuty ( v závislosti na počtu reproduktorů v kině).

Dolby Atmos i z gramofonu?

 Možnosti Trinnovu neznají mezí. Většina konkurenčních AV receiverů při přehrávání filmu s 5.1 přehraje pouze 5 reproduktorů a subwoofer. Zbytek kanálů včetně stropu je tichý, protože do nich systém neumí "vnutit signál". Trinnov jde jinou cestou. Lze využít funkci vynuceného režimu (force), kdy můžete přes pokročilý softwarový filtr předzesilovače dostat zvuk do stropních reproduktorů z jakéhokoli zdroje. Ano, i z gramofonu! Samozřejmě, zde to pozbývá smyslu.

 Naopak, režim force je ideální pro starší filmy, které disponují alespoň 5.1 zvukovou stopou. Z Dolby Digital (nebo i DTS) 5.1 či z 7.1 Vám tedy Trinnov udělá  v reálném čase Dolby Atmos - v našem případě 7.2.6. Funkci lze pohodlně vypnout i zapnout tlačítkem na dálkovém ovladači. Vše je otázka předvoleb. Trinnov je tedy skvělou volbou (ne-li nejlepší) pro ty, kteří chtějí dostat ze svých reproduktorů maximum za každých okolností.

Zadní strana našeho domácího kina. Surroundy, surroundbacky, projektor a stojan s mikrofonem. Zdi doplněny o akustické panely Vicoustic, stejně jako všech šest poslechových místností ve studiu.

Reproduktory

 Kino je tvořeno jedenácti vestavnými reproduktory KEF s certifikací THX, dvěma fronty v podobě přiznaných sloupů KEF R7, jedním subwooferem KEF R400b a hlavním subwooferem GoldenEar Super Sub XXL.

Plátno s téměř třímetrovou úhlopříčkou a projektor

 Obrazovou složku našeho domácího kina tvoří perforované plátno anglického výrobce Harknes o úhlopříče 290 cm a nativní 4K projektor SONY VPL-VW570ES (nyní u nás v akci!)  s možností nastavit úhlopříčku až na neskutečných 7,6 metrů. Zdrojovými komponenty jsou multimediální cetrum Dune, UHD přehrávač Sony a v neposlední řadě počítač. K němu se dostaneme ale až v příštím článku, v dubnu 2021 chystáme totiž celkem unikátní test - nechte se překvapit.

Bonus k článku: Možnosti nastavení Trinnov - příklady

 Úprava frekvenční křivky po měření a kalibraci. Všimněte si např. křivky na 2kHz, kterou jsme snížili pro potlačení sykavek. Křivka na fotce je jen názorná. Finální podoba je naším know-how a poskytujeme ji pouze klientům PPHiFi studia.

Správné umístění reproduktorů v domácím kině by mělo být v kruhu (zelené ikony). Reálné umístění je znázorněno modročervenými ikonami. Kdo z nás by ale pro tyto účely stavěl rotundu? :) Od toho je tu Trinnov, který si všechny reproduktory po kalibraci přizpůsobí do správného umístění automatizací.

Náš layout. Konfigurace 7.2.6. Možnost "pink noise" kteréhokoli reproduktoru (šumový test).

Během měření nebo přehrávání filmů lze kdykoli zjistit, jak jsou jednotlivé reproduktory "zaměstnávány". A to jak v aplikaci, tak přímo na čelním displeji samotného předzesilovače.

Domácí kino je připraveno v otrokovickém PPHiFi - v největším HiFi studiu na Moravě. Zájemce o prezentaci (nezávazně) prosíme o telefonickou objednávku na tel. 603 581 305

za PPHiFi studio - Ing. Petr Procházka ml.
